        Çanak pullar ve konik pullar kombine, çelik veya paslanmaz çelik DIN 6319 benzeri

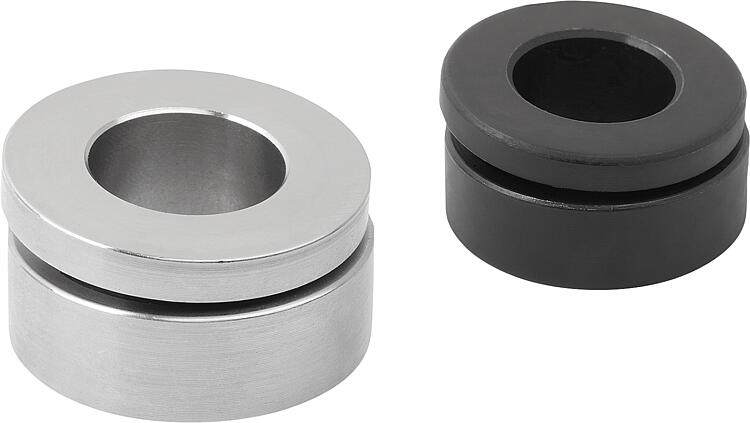

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Çelik veya paslanmaz çelik 1.4301.

Model:Çelik çanak pul sertleştirilmiş, sertlik derinliği min. 0,2 mm.
çelik konik pul temperlenmiş.Bilgi:Çanak pul ve konik pul sabit bağlantılı ve kaybolmaz bir birim oluşturmaktadır. Basit ve hızlı montaj.
Toplam yükseklik DIN 6319'a göre münferit parçalardan daha büyüktür.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

07420-10_Datasheet_32167__anak_pullar_ve_konik_pullar_kombine_elik_veya_paslanmaz_elik_DIN_6319_benzeri--tr

151 kB

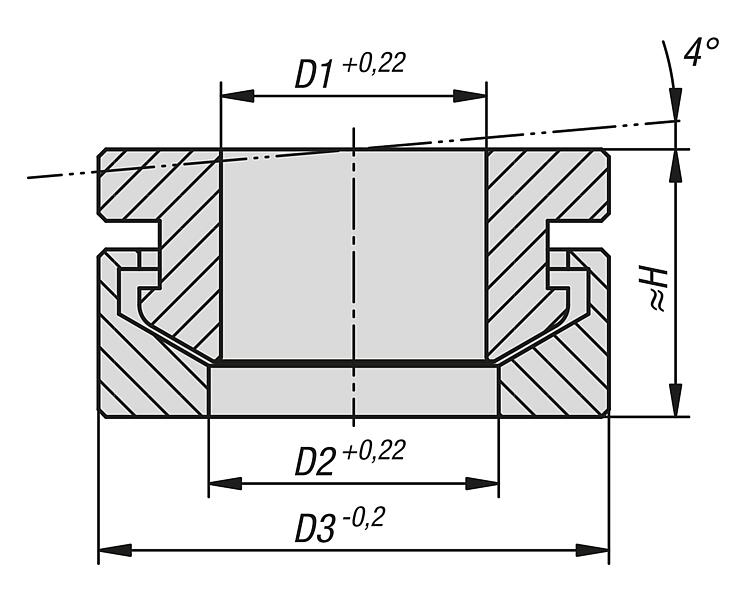

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	D1	D2	D3	H	G	Yük kapasitesi maks. kN (sadece statik yükte)	Fiyat
07420-10-061	çelik	6,4	7,4	13	7	M6	9	5,82 €
07420-10-081	çelik	8,4	9,7	17	8,5	M8	17	6,57 €
07420-10-101	çelik	10,5	12	21	10,4	M10	26	7,51 €
07420-10-121	çelik	13	14,2	25	13,1	M12	38	8,50 €
07420-10-161	çelik	17	19,7	32	17	M16	73	9,20 €
07420-10-201	çelik	21	24,6	40	20,3	M20	117	11,62 €
07420-10-241	çelik	25	29,4	48	24,8	M24	168	12,93 €
07420-10-301	çelik	31	36,9	60	31,5	M30	269	16,68 €
07420-10-062	paslanmaz çelik A2	6,4	7,4	13	7	M6	6	7,38 €
07420-10-082	paslanmaz çelik A2	8,4	9,7	17	8,5	M8	12	8,31 €
07420-10-102	paslanmaz çelik A2	10,5	12	21	10,4	M10	16	9,46 €
07420-10-122	paslanmaz çelik A2	13	14,2	25	13,1	M12	24	12,22 €
07420-10-162	paslanmaz çelik A2	17	19,7	32	17	M16	45	11,51 €
07420-10-202	paslanmaz çelik A2	21	24,6	40	20,3	M20	71	16,01 €
07420-10-242	paslanmaz çelik A2	25	29,4	48	24,8	M24	105	18,14 €
07420-10-302	paslanmaz çelik A2	31	36,9	60	31,5	M30	191	25,89 €
